比亚迪电动汽车直流充电系统简介

BYD直流充电工作原理图

比亚迪直流充电的核心流程就是：交流电输入 → 整流滤波 → 高压直流转换 → 精准控制与车辆通信 → 电池充电。整个过程由主控芯片（如TMS320F28075PTPQ）统一调度，通过继电器、开关电源等元器件协同工作，确保高效安全充电。

直流充电桩经过高压配电箱，为动力电池充电；

在充电过程中，BMC和充电桩充电网CAN总进行握手交互，BMC通过硬线CC2检测充电枪是否插入，通过硬线控制高压配电箱的直流充电接触器，开启或者中断充电过程。

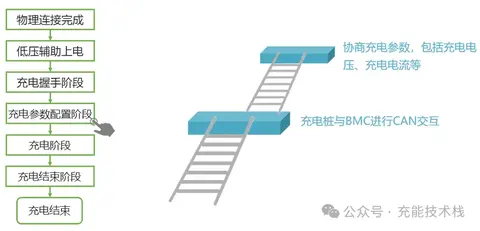

直流充电的交互流程

BYD高压配电箱位置示意图

BYD高压配电箱架构图

BYD高压配电箱电路图

BYD直流充电插座电路图

比亚迪充电桩采用国标GB/T 20234.2-2015的7孔交流插座，兼容特斯拉Model 3/Y等国标车型。插头关键结构包括：

• 外壳与标识：PC材质黑色磨砂外壳，印有BYD logo和参数（如型号EVA017H-G3G701A，支持220VAC~8A）。
• 指示灯：顶部双长条形指示灯，红色表示充电中。
• 内部组件：含整流桥、高压滤波电容（22μF 350V）、主控芯片（如英飞凌ICE3RBR4765JG）等。
• 防护设计：插头与线缆连接处抗弯折，充电端部有连体帽盖防尘防潮。
