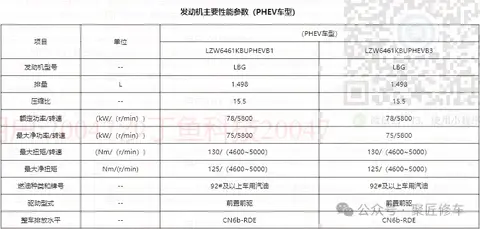

通用S15-LBG 1.5L混动发动机正时对正与拆装指导

正时链条安装

1.用无纺布将曲轴、曲轴链轮的接触表面擦拭干净净。
2.将曲轴链轮键(2)装在曲轴对应的位置，将曲轴链轮(3)对准曲轴链轮键(2)套在曲轴上。
3.将机油泵链条总成(1)预装在曲轴链轮(3)上。注意事项:安装过程中不能转动曲轴，防止气门顶到活塞。

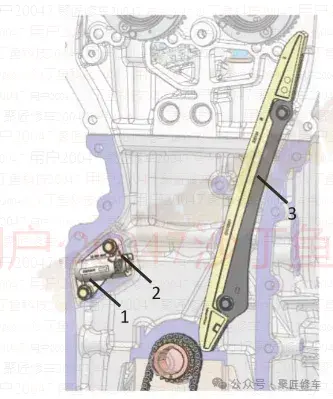

1.将张紧器总成(1)压缩并用插销(2)锁住张紧器，工具(2)可以是与锁止孔直径相当的有一定硬度并且干净整洁的工具。
2.定导轨(3)对好螺栓孔后，用手预紧定导轨螺栓然后用套筒扳手预紧后，用扭矩扳手打紧定导轨螺栓并点漆，
扭矩:(10±2)N·m。
3.将正时链条张紧器总成(1)装在正时链条张紧器安装位置上，用手预紧螺栓。用扭矩扳手将螺栓打紧并点漆，
扭矩:(10±2)N·m。

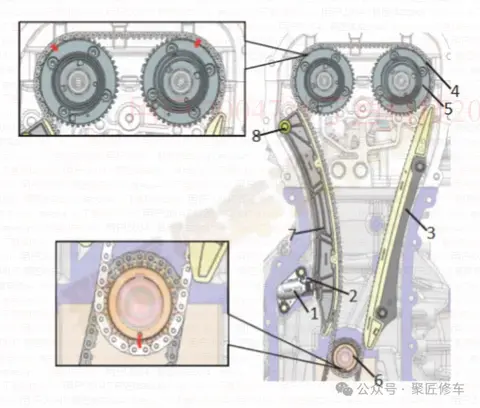

1.彻底清洁正时链条(4)，用新机油预润滑正时链条。

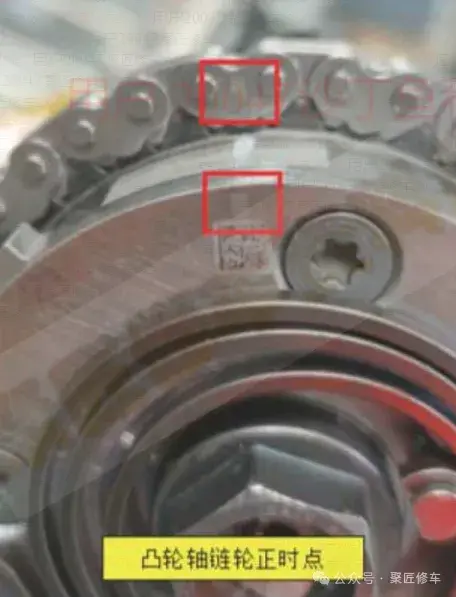

2.将进排气凸轮轴链轮(5)的正时点调至最上方，将正时链条两处正时标记分别对准链轮(5)的正时点套在进排气凸轮轴链轮(5)上。

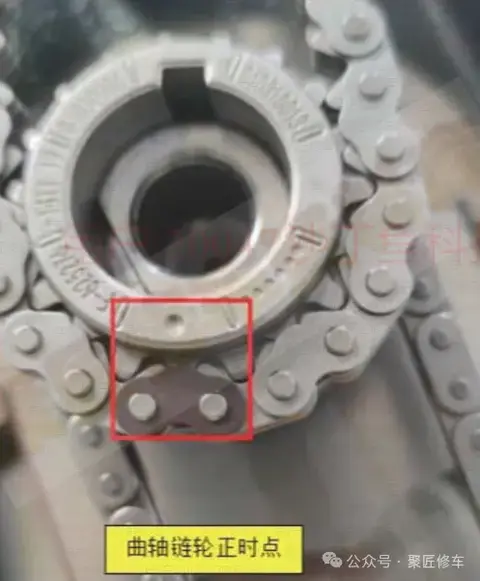

3.将链条(4)上的正时标记点对准曲轴链轮(6)的正时点套在链轮上。 (如图所示)

注意:在未安装正时链条前不能旋转曲轴。

4.将动导轨(7)下端顶在正时链(4)与张紧器(1)之间，上端对好螺栓孔后，用手预紧动导轨螺栓(8)，然后用扳手预紧。

5.确认链条(4)与凸轮轴链轮(5)、曲轴链轮(6)正时标记对齐。

6.用扭矩扳手打紧动导轨螺栓(8)并点漆，扭矩(10±2)N-m。

7.拔掉张紧器卡销(2)
