气缸盖一缸进排气门口之间有裂缝，导致冷却液温度过高的故障案例

为什么气缸盖的一缸进排气门口之间有裂缝会导致冷却液温度过高？

......

气缸盖的一缸进排气门口之间有裂缝，导致冷却液温度过高的故障案例

......

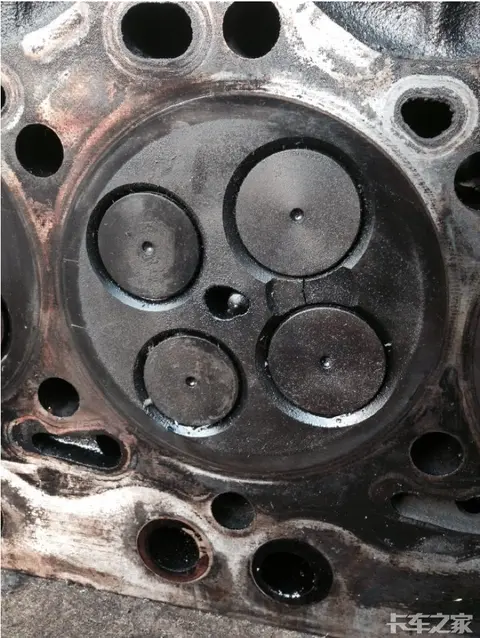

缸盖开裂-2-1

【故障现象】

一台装载机采用4105柴油机作动力，

在运转过程中，

突然出现了冷却液温度过高的故障现象，

同时排气管有少量水珠排出

......

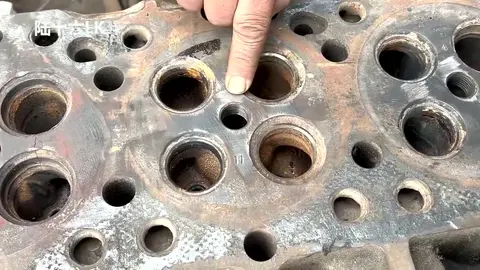

缸盖开裂-5

【故障处理过程】

一般而言,

此类故障出现时，

多数是机体(包括气缸盖)水道

与气缸有窜通之处。

经拆卸检查发现

气缸盖的一缸进排气门口之间有裂缝。

由此造成了柴油机在压缩行程后期

和膨胀行程中产生的高温高压气体

窜入冷却水道，

致使冷却水温度不断上升。

...

与此同时，

冷却水也由此渗入气缸，

经排气管排出

...

将缸盖裂缝妥善焊补后，

柴油机冷却水温度恢复正常

......

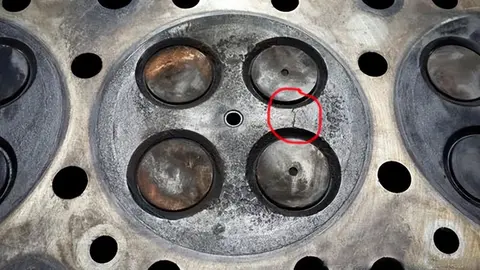

缸盖开裂-6-1

【故障原因分析】

气缸盖的一缸进排气门口之间有裂缝

......

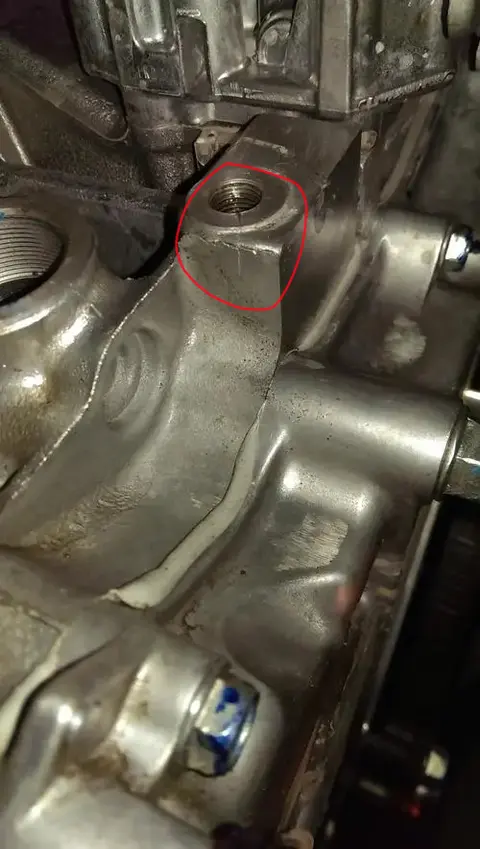

缸盖开裂-8

【故障相关知识】

冷却系统水温过高的原因

(1)水箱内冷却水量不足。

(2)水箱前装有保温帘或百叶窗的柴油机，

在水温升高时没有及时打开通风。

...

(3)冷却风扇皮带过松或沾有油污而造成打滑，

使水泵和风扇的转速降低，

引起水循环过慢，

空气流量减少。

以6102柴油机为例，

风扇皮带的松紧度应经常检查，

并用29~49N的压力按下皮带，

其挠度应为10~15mm。

若皮带伸长过度，

应该两根同时更换。

...

(4)冷却风扇的叶片安装方向不对。

以135系列柴油机为例，

4、6缸直列型柴油机的风扇

有吸风式和吹风式两种结构。

两者的差别，

可从风扇叶片的螺旋角方向进行判断。

例如面向柴油机前端看，

如果风扇的压风面(正面)朝向散热水箱方向，

即为吹风式;

反之，为吸风式。

风扇叶片装反，

必然适得其反。

...

以6135柴油机为例，

风扇叶片装反后，

风扇出来的风不是向柴油机吹，

而是向水箱散热器外面吹。

由于推土工作中迎面的空气流

与风扇转动的空气流正好相反，

因此互相抵消。

这样一来，

风扇不仅不能将柴油机表面的热量带走，

相反还将水箱散热器的散热管表面的热气，

经柴油机盖的缝隙吹向驾驶室内。

于是造成柴油机过热，

冷却水容易开锅，

也易使驾驶员感到驾驶室内温度过高。

...

(5)水箱散热器水管堵塞或截断过多，

效能降低。

以X6130柴油机为例，

此时水箱散热器散热水管的总横截面积

必然减小。

由于汽缸体进入水箱散热器上水室的水量，

多于散热器下水室进入汽缸体的水量，

必然会使部分冷却水积压在散热器上水室，

使上水室压力增高，

故此既易出现冷却水向上涌

和由泄气管溢出的现象，

也易因冷却水量的减少，

而使柴油机过热。

...

(6)节温器失效。

节温器长期使用后性能衰退或失效，

使主阀门开度减小，

引起柴油机水套内水流大，

循环减慢或中断，

导致柴油机水温过高的现象，

时有发生。

...

检查时，

可先将节温器吊在盛有热水的器皿中，

然后加热，

检查阀门开始开启和完全开启时的温度，

以及全开时阀门的升程。

通常当水温达到约 79℃后，

副阀门逐渐关闭，

主阀门逐渐开启。

当水温达到 89℃左右时，

副阀门完全关闭，

主阀门完全开启，

最大工作升程一般应为7~10mm。

如不符合上述要求，

必须更换。

...

为简便起见，

也可直接将节温器浸入热水中约5~10min，

观察其阀门是否开启，

并测量其温度和升程。

若阀门打不开或升程不够，

一般也应更换节温器。

...

(7)风扇离合器工作不正常。

新型汽车用的国产和进口柴油机，

均装有风扇离合器。

它可根据柴油机热状态自动调节冷却强度，

使柴油机始终保持在最佳热状态下工作。

当它工作不正常时，

即易引起水箱开锅，

柴油机过热。

...

(8)冷却水套局部因水垢等原因堵塞。

...

(9)水泵不工作。

柴油机若在天气寒冷季节露天停放，

而冷却水泵内余水又没有及时放尽，

便易使泵体内的叶轮与内壁之间结冰膨胀，

致使叶轮不能转动。

隔天启动柴油机后，

三角传动皮带强行带动水泵轴转动的后果，

必使泵轴和叶轮松动，

导致水泵工作不正常的理象，

也时有发生。

......

重庆康名士发动机光头老周

整理的这个表，

也许对找到故障原因有帮助

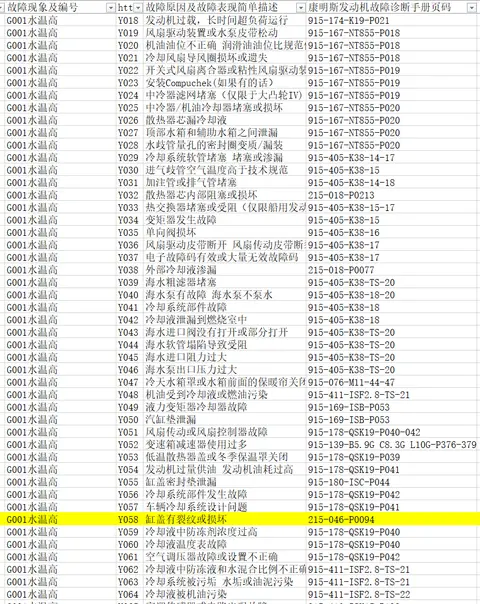

AL0616-气缸盖有问题可能会观察到的多个故障现象

(008-999)冷却系统-概述AL0616---G001水温高的一部分故障原因及故障表现简单描述

(008-999)冷却系统-概述AL0616---G001水温高的一部分故障原因及故障表现简单描述

......

故障现象千奇百怪，

故障原因简单，也复杂，

请在评论或者私信中补充更多的相关

来自现场的丰富案例

......
