故障现象

一辆东风EQ1141G汽车

在行驶中加速踏板未动，

行驶速度却突然增加，

排气管冒出浓黑蓝烟。

此时将加速踏板放松，

但不起作用。

将点火开关转至OFF挡，

柴油发动机转速仍然居高不下。

驾驶人判断柴油发动机转速已失去控制，

即“飞车”。

随即便采取及时挂高挡、

踩下制动踏板、

缓放离合器踏板等措施，

使柴油发动机强制熄火。

......

故障处理过程

检修时,

先将分配式喷油泵从车上拆下来解体检查，

未发现问题。

将喷油泵装复后安放在喷油泵试验台上检测，

一切正常。

...

根据故障现象进一步分析认为,

通常情况下柴油发动机“飞车”

排气管应该只冒黑烟，

而该柴油发动机除了向外冒黑烟外，

还有大量的蓝烟冒出，

有烧机油的迹象。

...

根据这一线索再仔细检查，

发现涡轮增压器处有机油漏出。

将进气管拆下，

发现进气管内壁附着机油。

再拆下涡轮增压器检查，

发现涡轮增压器压气机端有机油。

进一步检查，

发现涡轮增压器压气机端的

油封与槽严重磨损。

...

由于无随机配件更换，

故将一个新的涡轮增压器总成

装到柴油发动机上，

同时将进气管内壁的机油

进行彻底清洗后试车,

故障现象消失。

...

由于无随机配件更换，

故将一个新的涡轮增压器总成

装到柴油发动机上，

同时将进气管内壁的机油

进行彻底清洗后试车,

故障现象消失。

......

AL0107-SO20202--M11-C250康明斯发动机总成--工程机械--平地机--740A平地车增压器4051100

故障原因分析

废气涡轮增压器所需的机油

来自柴油发动机的主油道。

机油通过细滤器再次滤清后，

进人涡轮增压器的中间壳，

经其下部的出油口流回油底壳。

为了防止机油窜入涡轮和压气机叶轮，

在转子轴两端安装有油封。

涡轮增压器油封与槽严重磨损后，

从柴油发动机润滑系统中

进入涡轮增压器润滑轴承的机油，

从压气机端大量漏出。

漏出的机油，

通过进气管进入柴油发动机各气缸进行燃烧,

造成柴油发动机在切断燃油的情况下，

靠进入的机油仍能高速运转。

......

故障相关知识

该车装用康明斯6BT118-01型柴油发动机,

引起“飞车”的常见原因有以下几个:

①分配式喷油泵调速器卡滞或电磁阀失效。

②大量额外的燃油进入燃烧室。

③涡轮增压器油封损坏，机油进入燃烧室

④加速踏板至喷油泵之间的连动拉杆断裂，

回位弹簧脱落

⑤喷油器控制套或柱塞卡死。

......

AL0107-SO40164--KTA19-M500康明斯发动机总成--船舶--船用主机增压器3594028

3.其他原因

除了调速系统和燃油系统原因外，

下面的一些因素也往往引起柴油机飞车。

...

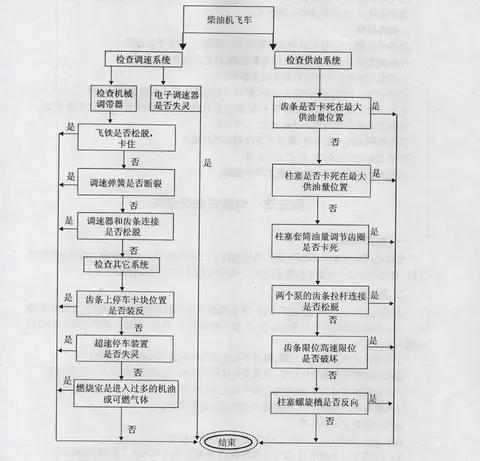

AL0107---柴油机飞车诊断流程图

①有些柴油机如190系列柴油机

润滑缸盖摇臂的润滑油

是通过缸盖上面油孔回到油底壳的。

当回油孔堵塞或不畅时，

润滑油就会从气门导管窜到燃烧室,

因而造成因烧润滑油引起的柴油机飞车。

...

②190系列柴油机

两个喷油泵齿条的连接杆上有一停车卡块,

供油压低自动停车装置停车用的。

装在油压低装置的拔叉的左侧(面向自由端),

当此卡块装错,

装在拔叉右侧时,

柴油机一运转，

就被拔叉将此卡块推到最大供油位置，

从而引起柴油机飞车。

...

③190系列柴油机还配有超速停车装置。

此装置是当柴油机调速器失灵时，

能自动停油停车,

当该装置失灵时,

也容易引起柴油机飞车。

......

AL0107---柴油机飞车原因

重庆康名士发动机光头老周整理的这个表，

也许对找到故障原因有帮助

AL0107-G009机油用得多的一部分故障原因及故障表现简单描述

......

故障现象千奇百怪，

故障原因简单，也复杂，

请在评论或者私信中补充更多的相关

来自现场的丰富案例
